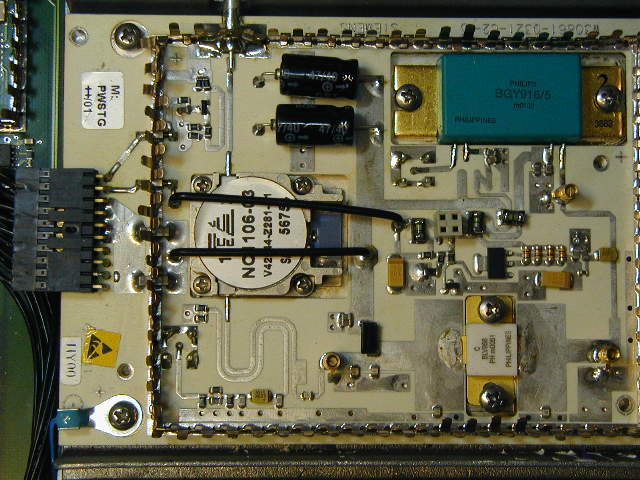

Verwertung des Zirkulators NC1106-03 aus der GSM Endstufe

Nach dem Umbau für das 23cm Band bleibt der Zirkulator der nur für das GSM Band zu gebrauchen ist übrig. Hier ist die Lösung wie aus dem Zirkulator ein Shunt gefertigt wird.
Basteltipp: Bau eines Abschlusswiderstandes PDF (200k)

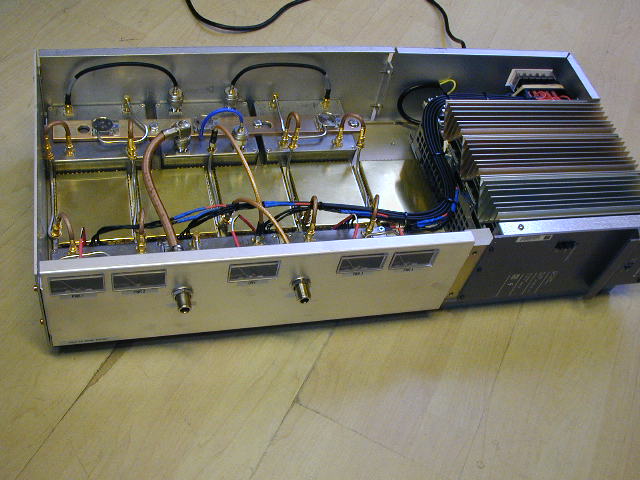

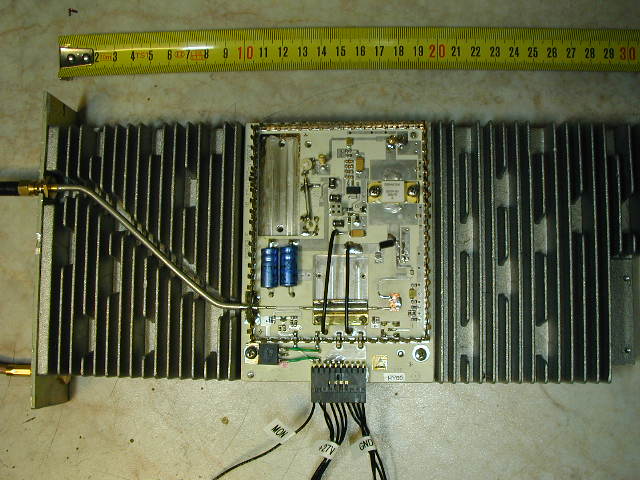

Mein neues Kraftpaket für 23cm aus 5x BLV958 PA Modulen

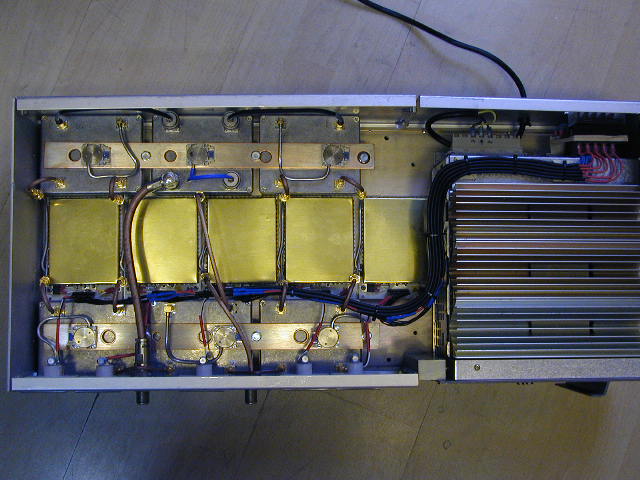

Durch parallel schalten von vier Modulen mit Hybridkopplern werden weit über 200W auf 23cm erreicht. Als Treiber PA dient ein fünftes Modul in der Mitte. Zur Stromversorgung verwende ich ein Ericsson (1200W) Taktnetzteil.

^^ TOP ^^

Informationen zum Umbau der 1800MHz GSM PA für das 23cm Band

Diese Endstufe ist im Originalzustand für das 1800MHz GSM Mobilfunkband ausgelegt. Nach Austauschen einiger Chipkondensatoren gegen Saphirtrimmer, dem Abändern einiger Leitungen und Einbau eines 5V Spannungsreglers für die Basisvorspannung, kann die PA für das 23cm Amateurfunkband genutzt werden. Nach erfolgreichem Umbau sind bei 27V Betriebsspannung mit ca. 8-10W Ansteuerung eine Ausgangsleistung bis zu 60W zu erreichen. Wird auch das Treibermodul (MHW1815) modifiziert und wieder eingebaut, können bei einer Steuerleistung von nur 8mW satte 60W erreicht werden.

Techn.Daten für 23cm:

UB 27V

IB 5,5-6,5A

I ruhe ca. 0,35A

P in max. 10W

P out 60W

Gewinn ca. 7,5dB bei 1,3GHz

Option mit MHW1815:

IB ges. 9A

Iruhe ges. 1,2A

P in max. 6-8mW

Pout max. 60W

Gewinn ca. 40dB bei 1,3GHz

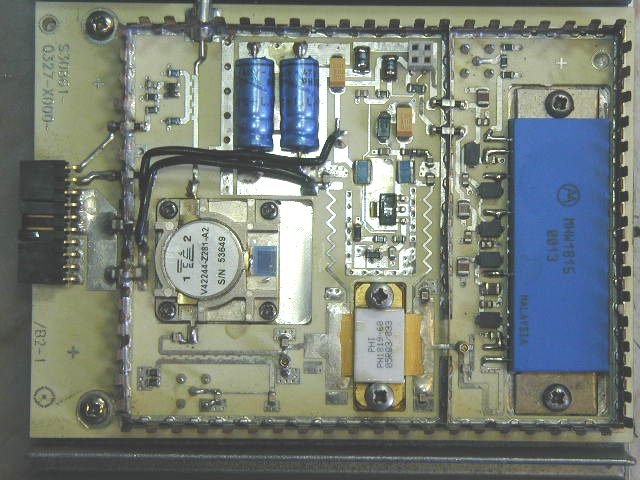

Das rechte Bild zeigt den Originalzustand für 1800MHz.

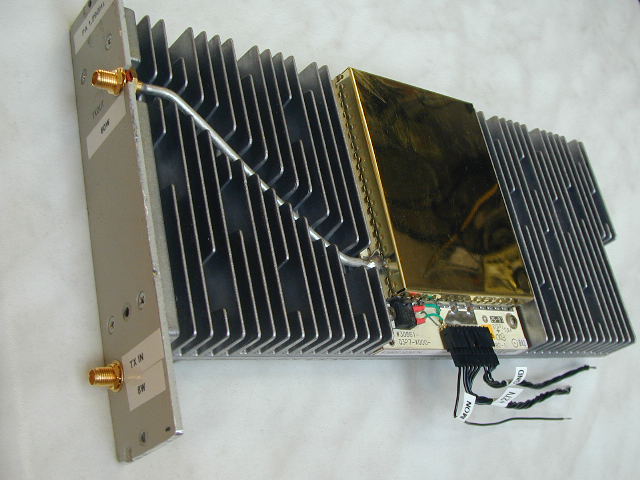

Das ist die Gesamtansicht der Betriebsbereiten Endstufe. Für die HF Anschlüsse sind SMA Buchsen vorgesehen.
Abmessungen in mm: Gesamt = 300x150x42 / Kühlkörper = 288x128x36
Ein Weißblech oder Messingdeckel verschließt die Elektronik HF Dicht. Für den Betrieb sind nur noch ein Netzteil, 6,3A Feinsicherung und ev. Koaxrelais für die TX-RX Umschaltung nötig!

AUSVERKAUFT AUSVERKAUFT AUSVERKAUFT AUSVERKAUFT AUSVERKAUFT

Informationen zum Umbau als Download sowie weitere Bilder PDF(700k)

^^ TOP ^^

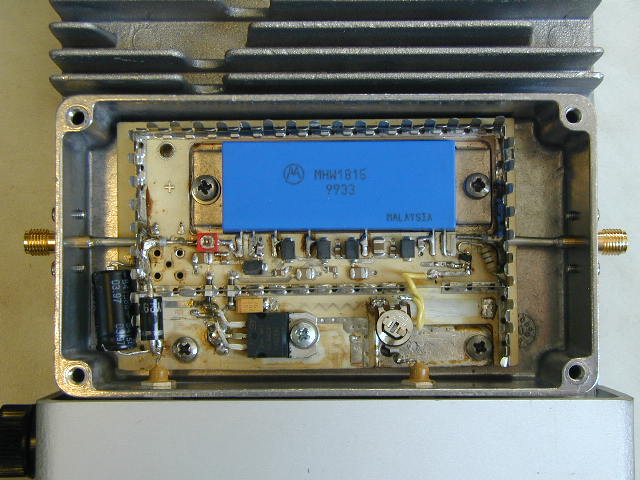

Informationen zum Umbau eines 1800MHz MHW1815 Moduls zu einer 23cm Endstufe mit 20W

Das 1800 oder 1900MHz GSM Modul MHW1815 oder MHW1915 (XHW1915) lässt sich nach Informationen von IK8UIF www.ik8uif.it oder F1RHR auf das 23cm Amateurfunkband umbauen.
Dieser Umbau ist nur für erfahrene Bastler zu empfehlen, die von SMD Bauteilen der Bauform 0603 nicht zurückschrecken!

Das Modul benötigt eine Betriebsspannung von 26V.Es gibt Universal-Schaltnetzteile für Notebooks und PDAs. Erhältlich bei Reichelt Elektronik, Conrad oder ELV.

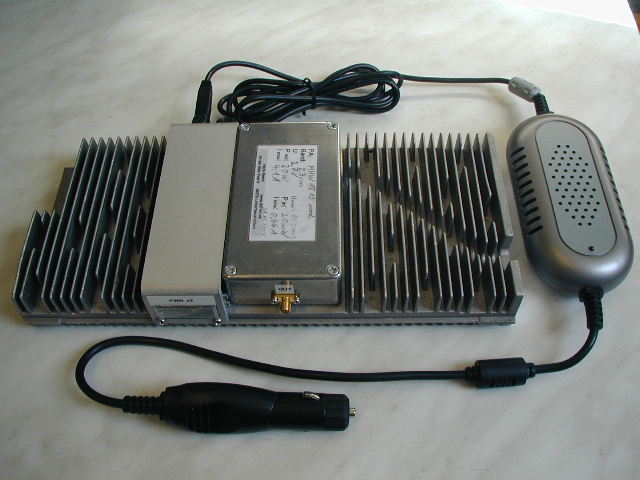

Dieses Universal Schaltnetzteil ist ausreichend um ein, für 23cm modifiziertes GSM Modul MHW1815 an einer 12V Stromversorgung zu betreiben.
Die Eingangsspannung von 11-14V wird verdoppelt und Stabilisiert. Durch einen kleinen Eingriff im Netzteil kann die Ausgangsspannung auf 26V erhöht werden.
Bei einer Ansteuerleistung von 17-20mW ist eine Ausgangsleistung von über 20W zu erreichen.
Das umgebaute Modul ist somit eine Alternative zu den Mitsubishi Modulen RA18H1213 und dem nicht mehr erhältlichem M57762.
